Công nghệ GNSS trong đo đạc – Giải pháp chính xác và linh hoạt

Công nghệ định vị GNSS trong đo đạc được xem là bước tiến vượt bậc so với GPS truyền thống, khi cho phép sử dụng đồng thời nhiều hệ thống vệ tinh (GPS – Mỹ, GLONASS – Nga, Galileo – EU, BeiDou – Trung Quốc). Nhờ đó, GNSS mang lại độ chính xác cao, khả năng phủ sóng rộng và độ tin cậy lớn hơn, đặc biệt trong môi trường đô thị phức tạp hoặc vùng có địa hình che khuất. Đây là nền tảng quan trọng cho trắc địa, quản lý đất đai, xây dựng hạ tầng và ứng dụng bản đồ số hiện đại.

Tổng quan về công nghệ GNSS trong đo đạc

GNSS (Global Navigation Satellite System – Hệ thống định vị vệ tinh toàn cầu) là thuật ngữ dùng để chỉ tập hợp các hệ thống định vị bằng vệ tinh trên toàn thế giới. Các hệ thống GNSS hiện nay bao gồm: GPS (Mỹ), GLONASS (Nga), Galileo (Liên minh Châu Âu), BeiDou (Trung Quốc) và một số hệ thống khu vực khác như QZSS (Nhật Bản), IRNSS/NavIC (Ấn Độ). GNSS cung cấp tín hiệu vệ tinh liên tục để xác định vị trí, vận tốc và thời gian chính xác cho người dùng ở mọi nơi trên Trái Đất.

Lý do GNSS quan trọng với trắc địa: Trong lĩnh vực trắc địa – bản đồ, GNSS được xem là công nghệ cốt lõi bởi những ưu điểm vượt trội:

• Đo từ xa, không cần tầm nhìn trực tiếp: Khác với phương pháp toàn đạc truyền thống cần đường ngắm thẳng giữa các mốc, GNSS cho phép xác định vị trí chính xác ngay cả khi các điểm đo cách xa nhau hàng chục kilômét.
• Độ chính xác cao: Với các kỹ thuật xử lý tiên tiến như RTK (Real-Time Kinematic) hoặc Static, GNSS có thể đạt độ chính xác từ milimet đến centimet, đáp ứng các yêu cầu khắt khe của đo đạc địa chính, trắc địa công trình và giám sát biến dạng công trình.
• Hiệu quả thu thập dữ liệu: Thiết bị GNSS cho phép thu thập dữ liệu nhanh chóng, dễ dàng chuyển đổi và tích hợp vào các phần mềm GIS (Hệ thống thông tin địa lý), CAD (Thiết kế có sự hỗ trợ của máy tính) để phục vụ phân tích và thiết kế kỹ thuật.

Nhờ những ưu thế trên, GNSS ngày nay trở thành nền tảng không thể thiếu trong đo đạc – bản đồ, đồng thời đóng góp quan trọng vào chuyển đổi số trong quản lý đất đai, quy hoạch đô thị và thi công hạ tầng.

Nguyên lý định vị GNSS trong đo đạc trắc địa

Trong trắc địa, GNSS xác định vị trí dựa trên tam giác hóa (trilateration). Máy thu GNSS tính toán khoảng cách đến nhiều vệ tinh khác nhau bằng cách đo thời gian tín hiệu vệ tinh truyền tới. Khi có ít nhất 4 vệ tinh, máy thu có thể xác định chính xác vị trí ba chiều (kinh độ, vĩ độ, độ cao) và đồng bộ thời gian.

Nguyên lý cơ bản – Tam giác hóa (Trilateration)

• GNSS hoạt động dựa trên nguyên lý tam giác hóa không gian: máy thu GNSS đo khoảng cách tới nhiều vệ tinh đang phát tín hiệu trên quỹ đạo.
• Mỗi vệ tinh truyền đi tín hiệu chứa thông tin về thời gian phát sóng và quỹ đạo (ephemeris data). Máy thu GNSS tính toán khoảng cách đến vệ tinh bằng cách nhân tốc độ ánh sáng với thời gian tín hiệu truyền đi.
• Khi có khoảng cách đến ít nhất 4 vệ tinh, máy thu sẽ giải hệ phương trình để xác định chính xác vị trí 3D (X, Y, Z) và hiệu chỉnh sai số đồng hồ của máy thu.
• Quá trình này cho phép xác định tọa độ của điểm đo trong hệ quy chiếu toàn cầu (WGS84) hoặc các hệ quy chiếu quốc gia khác.

Các loại sai số thường gặp trong GNSS

Mặc dù GNSS có độ chính xác cao, nhưng tín hiệu truyền từ vệ tinh đến máy thu dễ bị ảnh hưởng bởi nhiều yếu tố:

• Sai số quỹ đạo vệ tinh (Orbital error): Quỹ đạo vệ tinh không hoàn toàn khớp với giá trị tính toán, gây ra sai lệch vài cm đến vài mét.
• Sai số đồng hồ (Clock error): Xuất phát từ sự chênh lệch giữa đồng hồ nguyên tử trên vệ tinh và đồng hồ trong máy thu.
• Sai số tầng điện ly (Ionospheric delay): Các electron trong tầng điện ly làm chậm tốc độ truyền của tín hiệu GNSS, đặc biệt ảnh hưởng mạnh với máy thu 1 tần số.
• Sai số tầng đối lưu (Tropospheric delay): Độ ẩm và mật độ không khí trong tầng đối lưu làm tín hiệu bị trễ.
• Đa đường (Multipath): Tín hiệu GNSS bị phản xạ trên mặt đất, tòa nhà hoặc cây cối trước khi tới anten máy thu, gây sai lệch kết quả.
• Nhiễu và che khuất tín hiệu: Trong môi trường đô thị dày đặc hoặc rừng rậm, tín hiệu yếu hoặc bị gián đoạn.

Yếu tố quyết định độ chính xác trong đo GNSS

• Số lượng vệ tinh quan sát: Càng nhiều vệ tinh cùng tham gia, kết quả càng ổn định và chính xác. Thông thường cần tối thiểu 4 vệ tinh, nhưng từ 7–12 vệ tinh sẽ cho kết quả tối ưu.
• Hình học vệ tinh – GDOP (Geometric Dilution of Precision): Nếu các vệ tinh phân bố rộng rãi trên bầu trời (không tụ lại một phía), hệ số GDOP thấp, kết quả chính xác hơn.
• Loại máy thu GNSS:

• Máy thu 1 tần số (L1): giá rẻ nhưng dễ bị sai số tầng điện ly.
• Máy thu 2 tần số (L1, L2): khử được phần lớn sai số tầng điện ly, cho độ chính xác cao hơn.
• Máy thu đa GNSS (hỗ trợ GPS, GLONASS, Galileo, BeiDou): thu được nhiều vệ tinh cùng lúc, giúp cải thiện độ tin cậy và độ chính xác.

• Thời gian đo:

• Với đo RTK (thời gian thực): cần tín hiệu ổn định, độ chính xác đạt tới cm.
• Với đo tĩnh (Static/PPK): thời gian quan sát càng dài (từ 30 phút đến vài giờ), dữ liệu càng đầy đủ, độ chính xác có thể đạt đến milimet.

• Điều kiện môi trường: Bầu trời quang đãng, ít vật cản sẽ giảm thiểu sai số, đặc biệt trong khu vực đô thị.

Ứng dụng nguyên lý này trong thực tế

• Đo địa chính: Xác định ranh giới thửa đất nhanh chóng và chính xác.
• Xây dựng hạ tầng: Kiểm tra biến dạng, lún sụt công trình.
• Bản đồ địa hình: Thu thập dữ liệu điểm cao độ và vị trí, dễ dàng tích hợp GIS/CAD.
• Quan trắc biến dạng: Giám sát biến dạng đập thủy điện, cầu đường, công trình cao tầng bằng GNSS tĩnh độ chính xác cao.

Tóm lại, GNSS trong đo đạc trắc địa hoạt động dựa trên nguyên lý tam giác hóa, nhưng kết quả chịu ảnh hưởng từ nhiều nguồn sai số. Bằng cách sử dụng máy thu đa tần số, đa hệ thống và đảm bảo thời gian đo hợp lý, GNSS có thể đạt độ chính xác từ mét đến milimet, đáp ứng hầu hết các yêu cầu trong trắc địa – bản đồ và xây dựng.

Các phương pháp đo GNSS trong trắc địa

Định vị tuyệt đối (Single Point Positioning – SPP)

• Nguyên lý: Máy thu GNSS độc lập thu tín hiệu từ ≥4 vệ tinh và tính toán vị trí trực tiếp.
• Độ chính xác: Thông thường ở mức vài mét, chịu ảnh hưởng lớn bởi sai số quỹ đạo, đồng hồ và môi trường.
• Ứng dụng: Chủ yếu dùng trong hàng hải, nông nghiệp thông minh, dẫn đường cơ bản; rất ít được sử dụng trong đo đạc trắc địa chuyên nghiệp.

Đo tĩnh (Static GNSS Surveying)

• Nguyên lý: Sử dụng hai hoặc nhiều máy thu GNSS đặt tại các điểm cố định, thu dữ liệu đồng thời trong thời gian dài (≥30 phút đến vài giờ). Sau đó xử lý hậu kỳ để loại bỏ sai số.
• Độ chính xác: Đạt mức mm – cm.
• Ứng dụng: Dùng để xây dựng lưới khống chế trắc địa quốc gia, quan trắc dịch chuyển kiến tạo, và giám sát công trình trọng yếu.

Đo nhanh (Rapid Static GNSS Surveying)

• Nguyên lý: Giống đo tĩnh nhưng rút ngắn thời gian quan sát còn khoảng 10–20 phút nhờ kỹ thuật xử lý tín hiệu đa tần số.
• Độ chính xác: Đạt mức cm.
• Ứng dụng: Thích hợp trong thiết lập lưới khống chế công trình hoặc các nhiệm vụ cần kết quả chính xác nhưng thời gian triển khai ngắn.

Đo động (Kinematic, RTK – Real Time Kinematic)

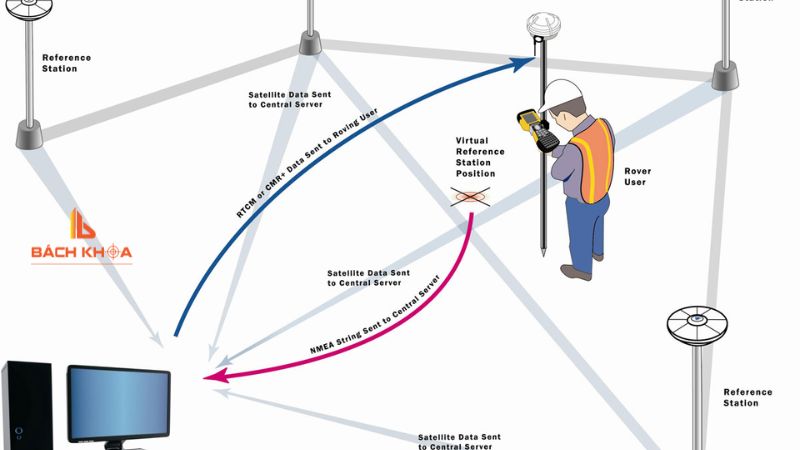

• Nguyên lý: Gồm một trạm gốc (base station) đặt tại vị trí cố định và một hoặc nhiều máy di động (rover). Base truyền dữ liệu hiệu chỉnh thời gian thực cho rover qua sóng radio, 3G/4G hoặc mạng CORS.
• Độ chính xác: Khoảng 1–2 cm trong thời gian thực.
• Ứng dụng: Rộng rãi trong đo địa chính, trắc địa công trình, kiểm tra biến dạng cầu đường, và ứng dụng UAV bay chụp ảnh lập bản đồ 3D.

PPK (Post-Processing Kinematic)

• Nguyên lý: Máy thu thu thập dữ liệu GNSS thô trong quá trình di chuyển. Sau đó dữ liệu được xử lý hậu kỳ trên máy tính, kết hợp với dữ liệu trạm tham chiếu.
• Ưu điểm: Không phụ thuộc vào kết nối truyền dữ liệu thời gian thực như RTK, thích hợp ở nơi sóng yếu.
• Độ chính xác: Tương đương RTK (cm).
• Ứng dụng: Phổ biến trong UAV khảo sát mỏ, đo đạc 3D, trắc địa công trình xa khu vực phủ sóng.

PPP (Precise Point Positioning)

• Nguyên lý: Sử dụng dữ liệu quỹ đạo và đồng hồ vệ tinh chính xác cao do các trung tâm GNSS quốc tế cung cấp, máy thu GNSS độc lập có thể định vị mà không cần trạm gốc.
• Độ chính xác: Từ dm đến cm, nhưng yêu cầu thời gian hội tụ dài (30 phút – vài giờ).
• Ứng dụng: Dùng trong quan trắc vỏ Trái Đất, nghiên cứu dịch chuyển kiến tạo, khảo sát đại dương, đo đạc ở vùng biển xa hoặc khu vực hẻo lánh.

Nhờ sự đa dạng của các phương pháp đo, GNSS có thể đáp ứng nhu cầu từ dẫn đường cơ bản đến quan trắc địa động học phức tạp, từ ứng dụng dân dụng đến công trình hạ tầng chiến lược.

Ứng dụng GNSS trong công tác đo đạc

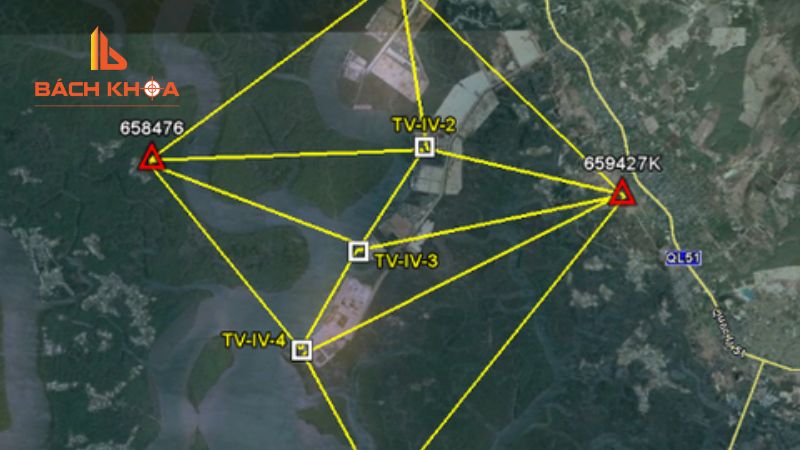

Lưới khống chế trắc địa

• Xây dựng hệ tọa độ quốc gia: GNSS được dùng để thiết lập hệ thống điểm gốc chuẩn, giúp xây dựng và duy trì hệ tọa độ quốc gia VN-2000 và kết nối với hệ tọa độ quốc tế (WGS84).
• Mạng lưới CORS: Các trạm CORS phát dữ liệu hiệu chỉnh theo thời gian thực, hỗ trợ đo RTK phủ sóng toàn quốc. Đây là nền tảng quan trọng cho đo đạc chính xác cao, thay thế nhiều phương pháp truyền thống.
• Đo nối GNSS: Trong công tác củng cố hệ tọa độ, GNSS giúp kết nối các điểm trắc địa cũ với hệ thống mới, đảm bảo tính liên tục và thống nhất dữ liệu.

Địa chính – quản lý đất đai

• Đo ranh giới thửa đất: Công nghệ RTK cho phép đo nhanh, chính xác ranh giới đất, đặc biệt hữu ích trong cấp mới, chỉnh lý bản đồ địa chính.
• Cập nhật bản đồ địa chính số: Kết hợp GNSS với phần mềm GIS giúp cập nhật biến động đất đai theo thời gian thực, phục vụ chính quyền và người dân.
• Giải quyết tranh chấp và thủ tục pháp lý: GNSS cung cấp bằng chứng tọa độ rõ ràng, hỗ trợ cấp sổ đỏ, chỉnh lý biến động đất đai minh bạch.

Trắc địa công trình

• Định vị, bố trí công trình: GNSS hỗ trợ cắm mốc tuyến đường, cầu, hầm, và các hạng mục công trình lớn. Đặc biệt với RTK, sai số chỉ ở mức 1–2 cm, đáp ứng yêu cầu thi công chính xác.
• Kiểm tra chất lượng thi công: GNSS được dùng để kiểm tra độ thẳng, độ cong, cao độ của công trình trong quá trình thi công.
• Theo dõi tiến độ xây dựng: Với GNSS kết hợp BIM/GIS, dữ liệu đo đạc được đồng bộ theo thời gian thực, giúp giám sát tiến độ thi công minh bạch.

Bản đồ địa hình – đo vẽ địa hình

• Kết hợp UAV + GNSS RTK: UAV gắn GNSS có thể bay quét ảnh, dữ liệu GNSS hiệu chỉnh RTK giúp tạo ra bản đồ số 2D/3D chính xác cao.
• Đo vẽ khu vực rộng, phức tạp: Ở những vùng núi hiểm trở, đô thị đông dân hoặc khu vực khó tiếp cận, GNSS cho phép khảo sát nhanh mà không cần triển khai nhiều thiết bị cồng kềnh.
• Ứng dụng trong quy hoạch: Bản đồ địa hình số từ GNSS phục vụ quy hoạch đô thị, thiết kế giao thông, thủy lợi và quản lý tài nguyên.

Quan trắc biến dạng

• Giám sát công trình trọng điểm: GNSS tĩnh độ chính xác cao dùng để theo dõi biến dạng cầu dây văng, đập thủy điện, hầm ngầm, nhà cao tầng. Sai số mm giúp phát hiện sớm sự cố.
• Quan trắc dịch chuyển địa chất: GNSS phục vụ nghiên cứu chuyển động kiến tạo, lún sụt nền đất, dịch chuyển mảng địa chất. Đây là dữ liệu quan trọng trong cảnh báo động đất, sạt lở.
• Theo dõi lâu dài: Hệ thống GNSS đặt cố định cho phép giám sát biến dạng công trình và địa chất liên tục theo thời gian (monitoring).

Bảng minh họa: Ứng dụng GNSS trong đo đạc

Độ chính xác đo GNSS – Các yếu tố ảnh hưởng

Độ chính xác trong đo GNSS phụ thuộc rất nhiều vào thiết bị và phương pháp đo. Máy thu một tần số thường bị ảnh hưởng bởi sai số tầng điện ly, nên chỉ đạt độ chính xác từ decimet đến mét. Ngược lại, máy thu đa tần số hoặc đa hệ thống GNSS (GPS, GLONASS, Galileo, BeiDou) có khả năng khử sai số tốt hơn, mang lại kết quả chính xác từ centimet đến milimet. Các chế độ đo cũng tạo ra sự khác biệt: đo tĩnh (Static) có thể đạt độ chính xác cao nhất, RTK thường cho sai số 1–2 cm, trong khi DGPS chỉ ở mức mét.

Ngoài thiết bị, số lượng vệ tinh và điều kiện môi trường là hai yếu tố quan trọng. Máy thu càng quan sát được nhiều vệ tinh thì kết quả càng ổn định, đặc biệt khi các vệ tinh phân bố đều trên bầu trời để giảm hệ số hình học (GDOP). Tuy nhiên, trong khu vực đô thị nhiều nhà cao tầng hay rừng rậm, tín hiệu dễ bị phản xạ hoặc che khuất, dẫn đến hiện tượng đa đường và sai số lớn. Thời tiết xấu và nhiễu từ tầng điện ly cũng có thể làm giảm chất lượng đo.

Cuối cùng, thời gian đo ảnh hưởng trực tiếp đến độ chính xác. Trong đo tĩnh, thời gian quan sát càng dài thì kết quả bình sai càng tốt, loại bỏ được sai số ngẫu nhiên. Các phương pháp đo nhanh như Rapid Static hay RTK tiết kiệm thời gian nhưng dễ bị ảnh hưởng trong điều kiện tín hiệu kém. Do đó, để đạt độ chính xác tối ưu, cần kết hợp sử dụng máy đa tần số, đảm bảo thu đủ số vệ tinh, chọn phương pháp đo phù hợp và điều chỉnh thời gian đo tùy điều kiện thực địa.

Quy trình đo đạc bằng GNSS

Quy trình đo đạc bằng GNSS được thực hiện theo các bước chặt chẽ nhằm đảm bảo độ chính xác và độ tin cậy của kết quả. Khâu chuẩn bị là bước đầu tiên và quan trọng, trong đó kỹ sư cần xác định rõ mục đích đo (lưới khống chế, đo địa chính hay đo phục vụ thi công công trình), đồng thời kiểm tra tình trạng hoạt động của thiết bị GNSS, pin, thẻ nhớ và ăng-ten để tránh gián đoạn trong quá trình đo.

Chuẩn bị

• Xác định mục đích đo: Lựa chọn đúng phương án cho từng nhiệm vụ như xây dựng lưới khống chế trắc địa, đo ranh giới địa chính, hay phục vụ trắc địa công trình.
• Kiểm tra thiết bị: Đảm bảo máy thu GNSS, ăng-ten, bộ phát sóng radio, bộ nhớ và pin hoạt động tốt. Cần mang theo thiết bị dự phòng (pin, thẻ nhớ, tripod).
• Thiết lập thông số kỹ thuật: Kiểm tra hệ tọa độ (VN-2000, WGS84), cao độ gốc và cấu hình ghi dữ liệu.

Tiến hành đo

• Lựa chọn phương pháp đo:

• Static/ Rapid Static: cho lưới khống chế và quan trắc biến dạng.
• RTK: cho đo địa chính, thi công công trình.
• PPK/PPP: khi đo UAV hoặc ở khu vực sóng yếu.

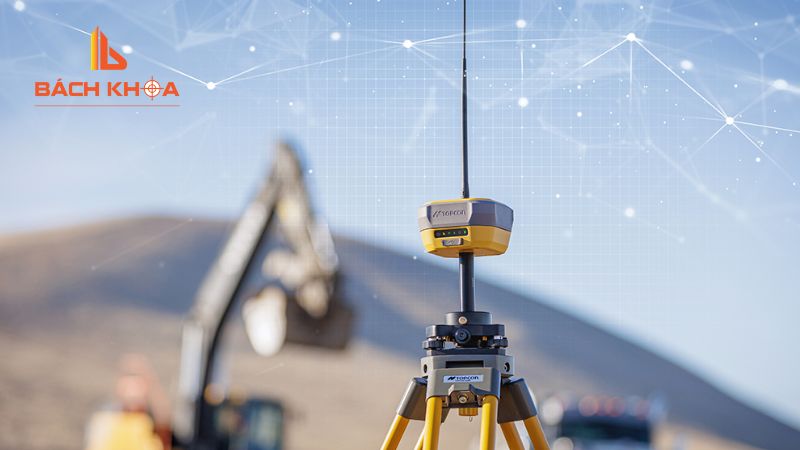

• Đặt trạm gốc (base station): Nếu sử dụng RTK/PPK, trạm gốc cần đặt ở vị trí ổn định, thoáng tầm nhìn.

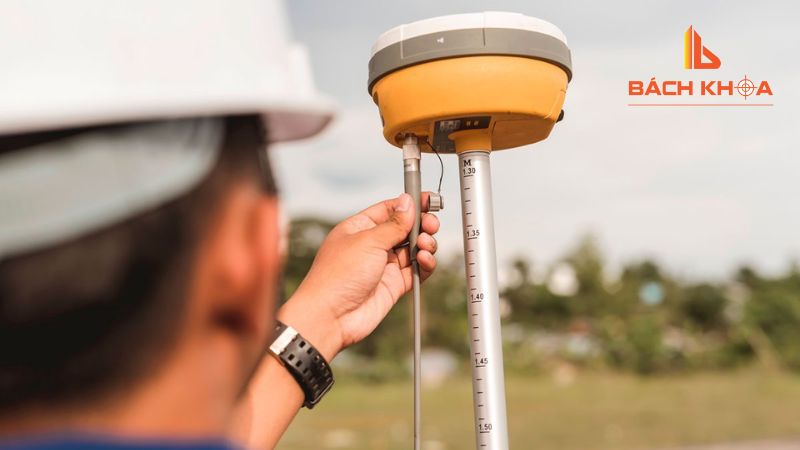

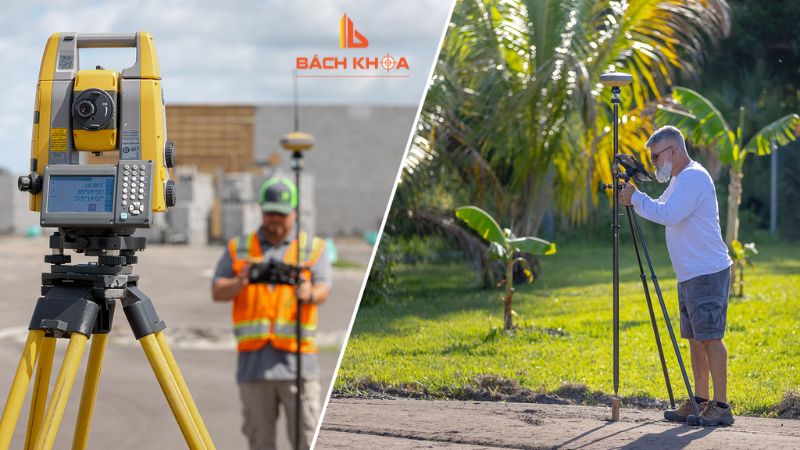

• Bố trí điểm đo: Đặt rover hoặc máy thu tại vị trí các điểm cần đo; đảm bảo anten GNSS thẳng đứng, cao độ được ghi nhận chính xác.
• Thu thập dữ liệu: Ghi nhận đầy đủ thông tin tọa độ, thời gian, số vệ tinh và trạng thái tín hiệu. Trong đo tĩnh, thời gian đo tối thiểu 30 phút.

Xử lý số liệu

• Nạp dữ liệu: Sử dụng phần mềm chuyên dụng như Trimble Business Center, Leica Geo Office, Topcon Tools, GNSS Solutions để nhập dữ liệu thô.
• Hiệu chỉnh sai số: Thực hiện loại bỏ sai số quỹ đạo, đồng hồ, tầng điện ly, troposphere và đa đường (multipath).
• Bình sai số liệu: Sử dụng phương pháp bình sai lưới để nâng cao độ chính xác và thống nhất kết quả.
• Xuất kết quả: Xuất tọa độ (X, Y) và độ cao (H) theo hệ tọa độ quốc gia hoặc quốc tế.

Kiểm tra & nghiệm thu

• Đối chiếu với lưới chuẩn: So sánh kết quả đo với các điểm khống chế quốc gia, kiểm tra độ chênh lệch.
• Kiểm định sai số: Đảm bảo sai số nằm trong giới hạn cho phép theo tiêu chuẩn trắc địa hiện hành (ví dụ ≤2 cm cho đo địa chính bằng RTK).
• Nghiệm thu: Lập báo cáo đo đạc, bàn giao kết quả tọa độ và độ cao, phục vụ cho các bước tiếp theo (thiết kế, quy hoạch, xây dựng).

Kết luận

Công nghệ GNSS đã khẳng định vai trò trọng yếu trong lĩnh vực trắc địa – bản đồ, mang lại độ chính xác cao, tốc độ thu thập dữ liệu nhanh chóng và khả năng ứng dụng rộng rãi trong quản lý đất đai, xây dựng công trình, lập bản đồ địa hình cũng như quan trắc biến dạng công trình và địa chất. Việc áp dụng GNSS không chỉ nâng cao chất lượng công tác đo đạc mà còn góp phần thúc đẩy quá trình chuyển đổi số trong ngành đo đạc và xây dựng tại Việt Nam.
