Tìm hiểu công nghệ định vị GPS trong đo đạc địa hình

Công nghệ định vị GPS trong đo đạc đã và đang trở thành công cụ không thể thiếu trong lĩnh vực trắc địa – bản đồ, giúp nâng cao độ chính xác, tiết kiệm thời gian và chi phí. Khác với các phương pháp đo thủ công truyền thống, GPS cho phép thu thập dữ liệu nhanh chóng, linh hoạt ngay cả ở những khu vực phức tạp. Đây là nền tảng quan trọng để xây dựng hệ thống bản đồ số, quản lý đất đai, cũng như ứng dụng trong xây dựng, giao thông và các ngành khoa học khác.

Khái niệm cơ bản về GPS trong đo đạc

GPS (Global Positioning System) là hệ thống định vị toàn cầu do Bộ Quốc phòng Hoa Kỳ phát triển từ những năm 1970 và chính thức đưa vào hoạt động đầy đủ từ năm 1995. Ban đầu, GPS được ứng dụng trong lĩnh vực quân sự, nhưng sau đó đã được mở rộng cho mục đích dân sự và trở thành công cụ quan trọng trong nhiều lĩnh vực, đặc biệt là đo đạc và bản đồ.

Thành phần cơ bản của hệ thống GPS:

• Hệ thống vệ tinh (space segment): Bao gồm chùm vệ tinh hoạt động trên quỹ đạo trung bình (MEO), phủ sóng toàn cầu, phát tín hiệu định vị liên tục xuống Trái Đất.
• Hệ thống trạm điều khiển mặt đất (control segment): Gồm các trạm giám sát, điều khiển và đồng bộ thời gian, đảm bảo vệ tinh hoạt động chính xác, ổn định.
• Thiết bị thu tín hiệu (user segment): Là máy thu GPS do người dùng sử dụng. Trong đo đạc, máy thu GPS chuyên dụng có độ chính xác cao, giúp xác định vị trí điểm đo với sai số rất nhỏ.

GPS và GNSS:

• GPS thực chất chỉ là một phần trong khái niệm GNSS (Global Navigation Satellite System – Hệ thống vệ tinh dẫn đường toàn cầu).
• Ngoài GPS của Mỹ, hiện nay còn có các hệ thống khác như GLONASS (Nga), Galileo (EU), BeiDou (Trung Quốc). Việc kết hợp nhiều hệ thống GNSS giúp nâng cao độ chính xác và khả năng thu tín hiệu trong các điều kiện địa hình phức tạp.

Có thể thấy, GPS không chỉ là công nghệ định vị quen thuộc trong đời sống hằng ngày (bản đồ, chỉ đường, theo dõi phương tiện) mà còn là nền tảng quan trọng trong đo đạc – khảo sát địa hình, xây dựng và quản lý đất đai.

Nguyên lý hoạt động của GPS trong đo đạc

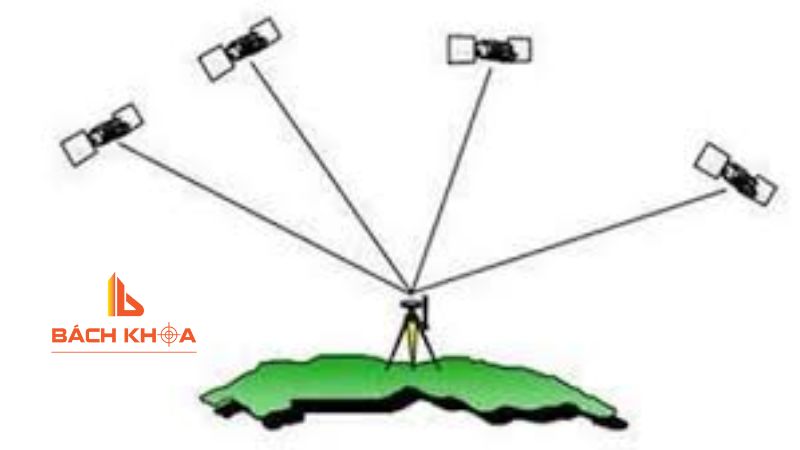

Định vị dựa trên nguyên lý “tam giác hóa”

• Máy thu GPS trên mặt đất cần thu tín hiệu từ ít nhất 4 vệ tinh để xác định vị trí chính xác trong không gian ba chiều (kinh độ, vĩ độ, cao độ) và hiệu chỉnh sai số đồng hồ. Mỗi vệ tinh cung cấp thông tin về tọa độ quỹ đạo của nó trong không gian cùng với thời gian tín hiệu được phát đi.
• Khi máy thu nhận được dữ liệu từ nhiều vệ tinh, nó tính toán khoảng cách đến từng vệ tinh và vẽ ra các hình cầu tưởng tượng với bán kính bằng khoảng cách đo được. Giao điểm của các hình cầu này chính là vị trí của máy thu trên Trái Đất.

Đo khoảng cách bằng thời gian truyền tín hiệu

• Vệ tinh GPS liên tục phát sóng vô tuyến mang theo mã định danh (ID) và thời gian phát chính xác từ đồng hồ nguyên tử trên vệ tinh.
• Máy thu so sánh thời gian phát với thời gian nhận, tính ra thời gian truyền sóng.
• Dựa trên công thức:
  Khoảng cách = tốc độ ánh sáng × thời gian truyền tín hiệu, máy thu xác định khoảng cách từ nó đến từng vệ tinh.
• Kết hợp dữ liệu từ 4 vệ tinh trở lên, hệ thống có thể xác định tọa độ chính xác của điểm đo.

Các sai số thường gặp trong đo GPS

Mặc dù GPS có độ chính xác cao, nhưng kết quả đo vẫn bị ảnh hưởng bởi nhiều yếu tố:

• Sai số đồng hồ: Vệ tinh sử dụng đồng hồ nguyên tử cực kỳ chính xác, trong khi máy thu GPS dân dụng thường có đồng hồ kém chính xác hơn, dẫn đến sai lệch nhỏ trong tính toán.
• Ảnh hưởng khí quyển:

• Tầng điện ly có thể làm tín hiệu bị chậm lại hoặc khúc xạ, đặc biệt khi hoạt động ban ngày.
• Tầng đối lưu cũng gây trễ tín hiệu do thay đổi mật độ không khí và độ ẩm.

• Sai số quỹ đạo (Ephemeris error): Vệ tinh có thể không hoàn toàn nằm ở vị trí dự đoán, tạo ra sai số trong tính toán khoảng cách.
• Nhiễu đa đường (Multipath): Xảy ra khi tín hiệu vệ tinh phản xạ từ bề mặt tòa nhà, vách đá hoặc mặt nước trước khi đến máy thu, làm sai lệch kết quả.

Yếu tố quyết định độ chính xác của GPS

• Số lượng vệ tinh quan sát được: Máy thu càng bắt được nhiều vệ tinh thì dữ liệu càng ổn định và kết quả càng chính xác.
• Vị trí và phân bố của vệ tinh (GDOP – Geometric Dilution of Precision): Nếu các vệ tinh phân bố đồng đều trên bầu trời, độ chính xác cao hơn. Ngược lại, nếu vệ tinh tập trung ở một phía, sai số sẽ lớn.
• Chất lượng máy thu GPS: Các máy thu dân dụng thường cho sai số từ 3–10m, trong khi máy thu đo đạc chuyên dụng (RTK GPS, DGPS) có thể đạt độ chính xác centimet, thậm chí milimét.

Nhờ cơ chế này, GPS đã trở thành công cụ không thể thiếu trong công tác đo đạc hiện đại. Việc kết hợp với các công nghệ hiệu chỉnh như DGPS (Differential GPS) hay RTK (Real-Time Kinematic) còn giúp nâng cao độ chính xác vượt trội, đáp ứng yêu cầu khắt khe trong xây dựng, quản lý đất đai và khảo sát địa hình

Các phương pháp đo đạc bằng GPS

Định vị tuyệt đối (Single Point Positioning – SPP)

• Nguyên lý: Máy thu GPS xác định vị trí của chính nó dựa trên tín hiệu từ các vệ tinh mà nó quan sát được. Không có sự hỗ trợ từ trạm tham chiếu hay hiệu chỉnh sai số.
• Thiết bị cần có: 1 máy thu GPS cầm tay hoặc tích hợp trong smartphone, máy dẫn đường.
• Độ chính xác: dao động từ 5 – 15m trong điều kiện trời quang đãng; có thể lên đến vài chục mét nếu che khuất (trong rừng, giữa đô thị nhiều nhà cao tầng).
• Ưu điểm: Đơn giản, dễ sử dụng, chi phí thấp.
• Hạn chế: Sai số lớn, không dùng cho công tác đo đạc cần độ chính xác cao.
• Ứng dụng: Dẫn đường ô tô, định vị smartphone, theo dõi vị trí cơ bản (logistics, du lịch).

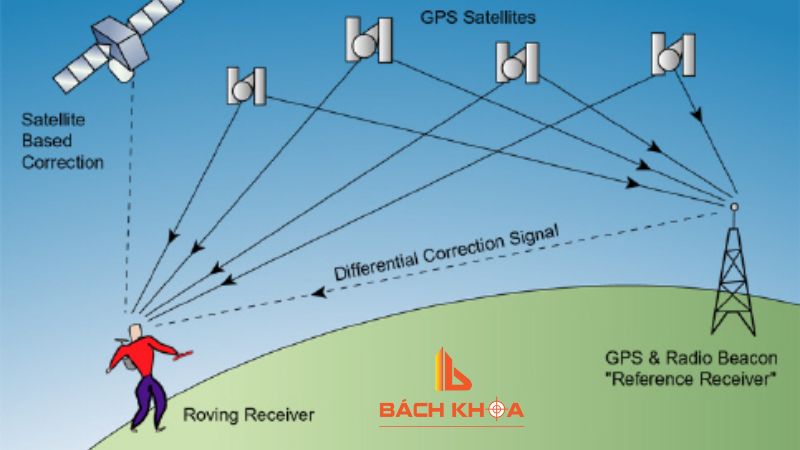

Định vị vi sai (Differential GPS – DGPS)

• Nguyên lý: Sử dụng một trạm gốc cố định (có tọa độ chính xác đã biết) để tính toán sai số tín hiệu và truyền dữ liệu hiệu chỉnh cho máy thu di động.
• Thiết bị cần có: 1 máy GPS tại trạm gốc, 1 máy GPS di động (rover), hệ thống truyền dữ liệu (radio/Internet).
• Độ chính xác: khoảng 0,5 – 1m, cao hơn nhiều so với SPP.
• Ưu điểm: Hiệu chỉnh được phần lớn sai số do đồng hồ vệ tinh, quỹ đạo và khí quyển.
• Hạn chế: Đòi hỏi thêm trạm gốc và hệ thống truyền dữ liệu, chi phí cao hơn.
• Ứng dụng: Hàng hải (định vị tàu thuyền), nông nghiệp chính xác (precision farming), khảo sát ngoài khơi.

Đo tĩnh (Static GPS Surveying)

• Nguyên lý: Đặt ít nhất 2 máy thu GPS trên các điểm cần đo, ghi nhận tín hiệu vệ tinh trong thời gian dài (30 phút đến vài giờ). Sau đó xử lý dữ liệu hậu kỳ để loại bỏ sai số.
• Độ chính xác: đạt mức milimét đến centimet.
• Ưu điểm: Độ tin cậy cực cao, thích hợp cho lưới khống chế tọa độ quốc gia.
• Hạn chế: Tốn nhiều thời gian đo, chỉ phù hợp cho các điểm mốc cố định, không áp dụng cho khảo sát di động.
• Ứng dụng: Lập lưới khống chế tọa độ, quan trắc biến dạng công trình, nghiên cứu địa chất – dịch chuyển vỏ Trái Đất.

Đo nhanh (Rapid Static)

• Nguyên lý: Tương tự đo tĩnh, nhưng thời gian đo ngắn hơn (10 – 20 phút), vẫn cần 2 hoặc nhiều máy thu đồng thời.
• Độ chính xác: khoảng vài centimet.
• Ưu điểm: Tiết kiệm thời gian, vẫn đảm bảo độ chính xác cao.
• Hạn chế: yêu cầu thiết bị chất lượng cao, phù hợp hơn cho công trình nhỏ và vừa.
• Ứng dụng: Đo địa chính, khảo sát công trình dân dụng, dự án hạ tầng quy mô vừa.

Đo động (Kinematic, RTK – Real Time Kinematic)

• Nguyên lý: Một trạm gốc cố định liên tục truyền dữ liệu hiệu chỉnh đến máy di động (rover) qua sóng radio, 3G/4G hoặc Internet. Rover sẽ xử lý đồng bộ dữ liệu vệ tinh và hiệu chỉnh để cho kết quả gần như tức thời.
• Độ chính xác: đạt 1 – 3 cm.
• Ưu điểm: Cho kết quả nhanh, chính xác cao, có thể di chuyển liên tục và vẫn đo được.
• Hạn chế: Phụ thuộc vào kết nối truyền dữ liệu ổn định; chi phí thiết bị và dịch vụ cao.
• Ứng dụng: Trắc địa công trình, định vị máy móc xây dựng, khảo sát địa hình bằng UAV (drone mapping).

PPK (Post-Processing Kinematic)

• Nguyên lý: Máy thu di động (rover) thu dữ liệu thô trong quá trình di chuyển, sau đó dữ liệu này được hiệu chỉnh bằng dữ liệu từ trạm gốc bằng phần mềm chuyên dụng.
• Độ chính xác: tương đương RTK (1 – 3 cm).
• Ưu điểm: Không cần kết nối thời gian thực, phù hợp cho khu vực tín hiệu yếu hoặc không có mạng.
• Hạn chế: Kết quả có sau khi xử lý, không có dữ liệu tức thì như RTK.
• Ứng dụng: Khảo sát bằng UAV, lập bản đồ khu vực rộng, nghiên cứu cần độ chính xác cao nhưng không yêu cầu dữ liệu tức thì.

Như vậy, tùy vào mục đích sử dụng, kỹ sư đo đạc có thể lựa chọn phương pháp phù hợp:

• SPP, DGPS: khi chỉ cần độ chính xác mức mét.
• Static, Rapid Static: khi yêu cầu độ chính xác cao (mm – cm).
• RTK, PPK: khi vừa cần độ chính xác cm, vừa phải đo nhanh hoặc trong điều kiện đặc thù (công trình, UAV, bản đồ lớn).

Ứng dụng của GPS trong đo đạc và bản đồ

Khảo sát địa chính & quản lý đất đai

• GPS cho phép xác định ranh giới thửa đất một cách nhanh chóng và chính xác, hỗ trợ quá trình cấp giấy chứng nhận quyền sử dụng đất.
• Các cơ quan quản lý đất đai sử dụng GPS để cập nhật, chỉnh lý cơ sở dữ liệu đất đai, đảm bảo tính đồng bộ và minh bạch trong quản lý.
• Việc áp dụng GPS giúp giảm đáng kể sai số so với phương pháp thủ công truyền thống.

Trắc địa công trình

• GPS đóng vai trò quan trọng trong việc định vị cọc mốc, trục công trình, cao độ khi thi công cầu, đường, hầm hay các công trình thủy điện.
• Giúp kỹ sư kiểm tra biến dạng, lún, dịch chuyển công trình trong quá trình thi công và vận hành.
• Kết hợp với công nghệ RTK GPS, việc định vị trong xây dựng đạt độ chính xác centimet, đảm bảo yêu cầu kỹ thuật cao.

Địa hình – bản đồ

• GPS hỗ trợ lập bản đồ địa hình tỷ lệ lớn (1/500, 1/2000) nhanh chóng và hiệu quả.
• Đặc biệt hữu ích ở những khu vực địa hình phức tạp, khó tiếp cận như núi cao, rừng sâu, vùng ngập lũ, nơi mà các phương pháp đo truyền thống gặp nhiều khó khăn.
• Kết hợp GPS với GIS (Hệ thống thông tin địa lý) để xây dựng cơ sở dữ liệu bản đồ số.

Quan trắc biến dạng & dịch chuyển

GPS tĩnh (Static GPS) và DGPS được sử dụng trong các nghiên cứu khoa học để theo dõi chuyển dịch vỏ Trái Đất, đo tốc độ dịch chuyển kiến tạo.

• Ứng dụng trong quan trắc lún, nghiêng, nứt công trình lớn như tòa nhà cao tầng, đập thủy điện, cầu treo.
• Cảnh báo sớm nguy cơ trượt lở đất, sụt lún đô thị, góp phần giảm thiểu thiệt hại

Ứng dụng trong nông nghiệp chính xác (Precision Agriculture)

• Máy kéo, máy gặt hiện đại có thể tích hợp RTK GPS để tự động điều khiển đường đi, giảm chồng chéo khi canh tác.
• Hỗ trợ bón phân, gieo hạt, tưới tiêu chính xác, tiết kiệm chi phí và tăng năng suất.
• Góp phần hiện đại hóa nền nông nghiệp, đặc biệt ở các trang trại quy mô lớn

Ứng dụng trong UAV – Drone

• Drone gắn RTK hoặc PPK GPS có thể bay theo lộ trình định sẵn với độ chính xác cao, thu thập dữ liệu hình ảnh và địa hình.
• Ứng dụng trong lập bản đồ 2D, 3D, khảo sát mỏ, công trình xây dựng, quy hoạch đô thị.
• Giúp tiết kiệm thời gian, nhân lực, đồng thời mở ra hướng tiếp cận mới trong công tác đo đạc hiện đại.

Có thể thấy, GPS không chỉ là công nghệ phục vụ cho điều hướng thông thường mà còn là “xương sống” của ngành đo đạc – bản đồ hiện đại. Sự kết hợp giữa GPS và các công nghệ mới như UAV, GIS, BIM hứa hẹn mang lại những bước tiến vượt bậc trong quản lý đất đai và phát triển hạ tầng.

Ưu điểm và hạn chế của công nghệ GPS trong đo đạc

Ưu điểm

• Độ chính xác cao: Với các phương pháp cao cấp như RTK hoặc Static GPS, độ chính xác có thể đạt đến milimét – centimet, đáp ứng yêu cầu khắt khe trong trắc địa công trình và quan trắc.
• Tốc độ và hiệu quả vượt trội: So với đo vẽ truyền thống (bằng máy kinh vĩ hay toàn đạc quang học), GPS giúp rút ngắn đáng kể thời gian khảo sát trên hiện trường.
• Tính linh hoạt cao: GPS không cần đường ngắm trực tiếp giữa các điểm (line of sight) như máy toàn đạc, do đó thích hợp cho địa hình rộng lớn, khó tiếp cận.
• Dữ liệu dạng số: Dữ liệu GPS được lưu trữ trực tiếp ở dạng số, dễ dàng xử lý trên phần mềm chuyên dụng và tích hợp với GIS (Hệ thống thông tin địa lý) hoặc BIM (Mô hình thông tin công trình).
• Ứng dụng đa dạng: Từ địa chính, xây dựng công trình, nông nghiệp chính xác, giao thông đến nghiên cứu khoa học, GPS đều có vai trò quan trọng.

Hạn chế

• Hạn chế về môi trường thu tín hiệu: Ở khu vực đô thị có nhiều tòa nhà cao tầng, hẻm núi, rừng rậm… tín hiệu vệ tinh dễ bị che khuất hoặc phản xạ, gây sai số (nhiễu đa đường – multipath).
• Chi phí đầu tư thiết bị: Để đạt độ chính xác cao, cần các máy GPS chuyên dụng (RTK, GNSS) có giá trị hàng trăm triệu đồng, chưa kể phần mềm xử lý dữ liệu.
• Phụ thuộc vào vệ tinh và tín hiệu vô tuyến: GPS cần số lượng vệ tinh tối thiểu để hoạt động ổn định. Khi vệ tinh ít hoặc tín hiệu gián đoạn (do thời tiết, nhiễu sóng), độ chính xác giảm.
• Yêu cầu kỹ thuật chuyên môn: Để khai thác hết khả năng của GPS (như đo tĩnh, RTK, PPK), người dùng cần có kiến thức chuyên sâu về trắc địa, xử lý dữ liệu và hiệu chỉnh sai số.

Nhìn chung, GPS là công nghệ mang lại đột phá trong đo đạc hiện đại, giúp tiết kiệm thời gian, công sức và tăng độ chính xác. Tuy nhiên, để áp dụng hiệu quả, cần kết hợp với kinh nghiệm thực tế, thiết bị phù hợp và đôi khi cả phương pháp truyền thống để khắc phục hạn chế trong môi trường đặc thù.

Tình hình ứng dụng GPS trong đo đạc tại Việt Nam

Trong những năm gần đây, công nghệ định vị toàn cầu (GPS/GNSS) đã được ứng dụng rộng rãi tại Việt Nam trong nhiều lĩnh vực đo đạc, bản đồ và xây dựng hạ tầng.

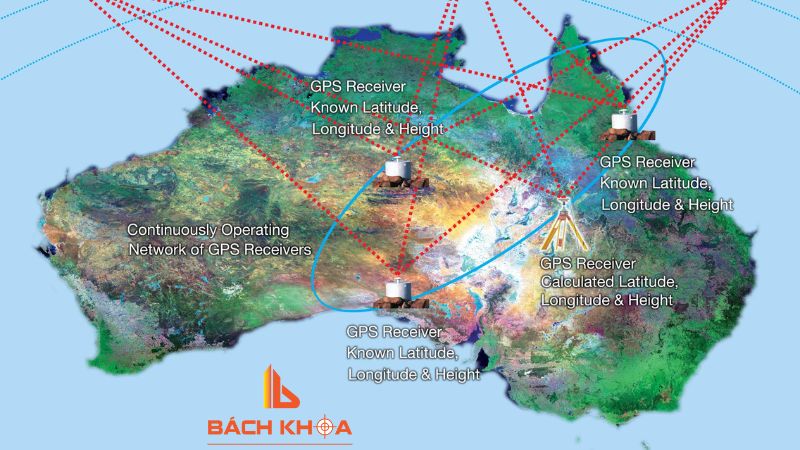

• Hệ thống trạm CORS: Bộ Tài nguyên và Môi trường (TN&MT) đã triển khai mạng lưới trạm tham chiếu hoạt động liên tục (CORS) trên phạm vi toàn quốc. Hệ thống này cung cấp dữ liệu hiệu chỉnh theo thời gian thực, giúp nâng cao độ chính xác cho công tác đo đạc và bản đồ.
• Ứng dụng thực tiễn: Công nghệ GPS/RTK (Real-Time Kinematic) đã trở thành công cụ chủ lực trong đo địa chính, lập bản đồ địa hình, kiểm tra biến dạng công trình giao thông như cầu đường, và giám sát lún sụt nền móng. So với phương pháp toàn đạc truyền thống, GPS/RTK mang lại tốc độ và độ chính xác cao hơn, đồng thời giảm thiểu nhân lực.
• Đào tạo & nghiên cứu: Các trường đại học đào tạo chuyên ngành Trắc địa – Bản đồ, như Đại học Mỏ – Địa chất, Đại học Bách khoa TP.HCM, đã tích hợp các học phần GNSS vào chương trình giảng dạy. Sinh viên được thực hành với thiết bị hiện đại, đáp ứng yêu cầu công việc thực tế.
• Thách thức: Bên cạnh những lợi ích rõ rệt, việc ứng dụng GPS trong đo đạc tại Việt Nam vẫn gặp một số khó khăn:

• Chi phí đầu tư thiết bị GNSS chất lượng cao còn lớn.
• Dữ liệu cần được đồng bộ và tích hợp vào hệ thống quản lý thống nhất.
• Hạ tầng truyền dữ liệu ở vùng sâu, vùng xa còn hạn chế, ảnh hưởng đến hiệu quả sử dụng RTK thời gian thực.

Nhìn chung, GPS/GNSS đang dần trở thành nền tảng quan trọng trong công tác đo đạc – bản đồ tại Việt Nam, nhưng để khai thác tối đa tiềm năng, cần sự đầu tư đồng bộ về thiết bị, hạ tầng và nhân lực.

>> Tham khảo: Công nghệ định vị gnss trong đo đạc

Kết luận

Trong bối cảnh GPS/GNSS ngày càng khẳng định vai trò quan trọng trong đo đạc, lập bản đồ và quản lý hạ tầng tại Việt Nam, việc ứng dụng công nghệ hiện đại này sẽ giúp nâng cao độ chính xác, rút ngắn thời gian thi công, đồng thời hỗ trợ hiệu quả cho công tác quy hoạch và quản lý đất đai. Tuy nhiên, để khai thác tối đa tiềm năng, cần sự phối hợp đồng bộ giữa cơ quan quản lý, đơn vị thi công và hệ thống đào tạo chuyên ngành.
