Bạn có biết, hơn 70% hồ sơ xin cấp phép xây dựng bị chậm do thiếu bản vẽ sơ đồ nhà đất đạt chuẩn. Vậy bản vẽ sơ đồ nhà đất là gì, có vai trò như thế nào trong thủ tục pháp lý và xây dựng? Hãy cùng Nhà Đất Bách Khoa tìm hiểu toàn diện qua bài viết sau.
Tìm hiểu bản vẽ sơ đồ nhà đất là gì?

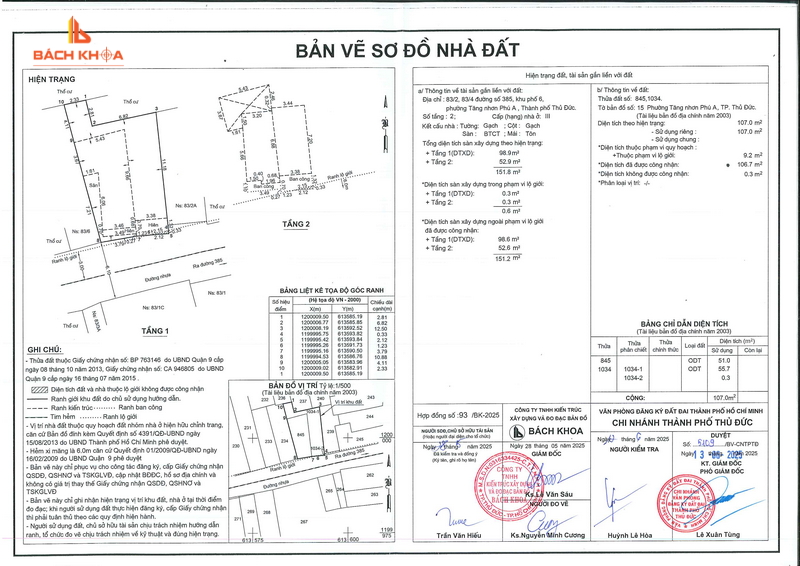

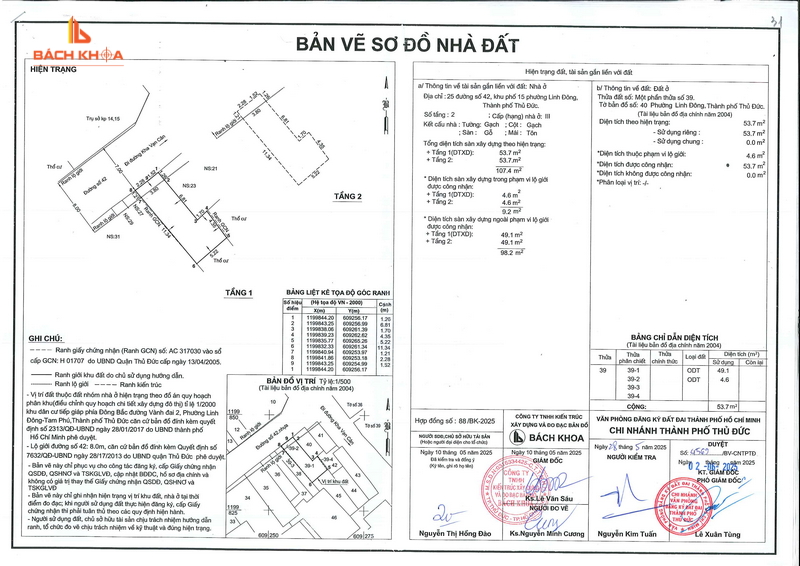

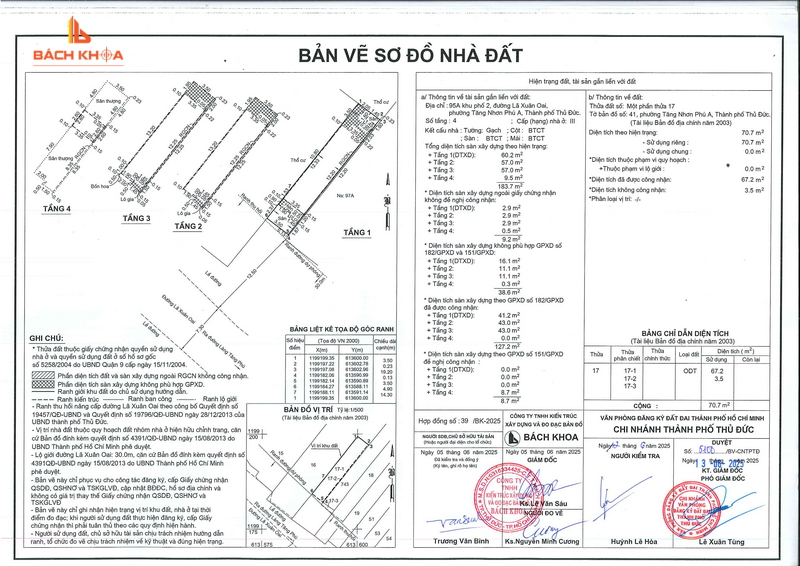

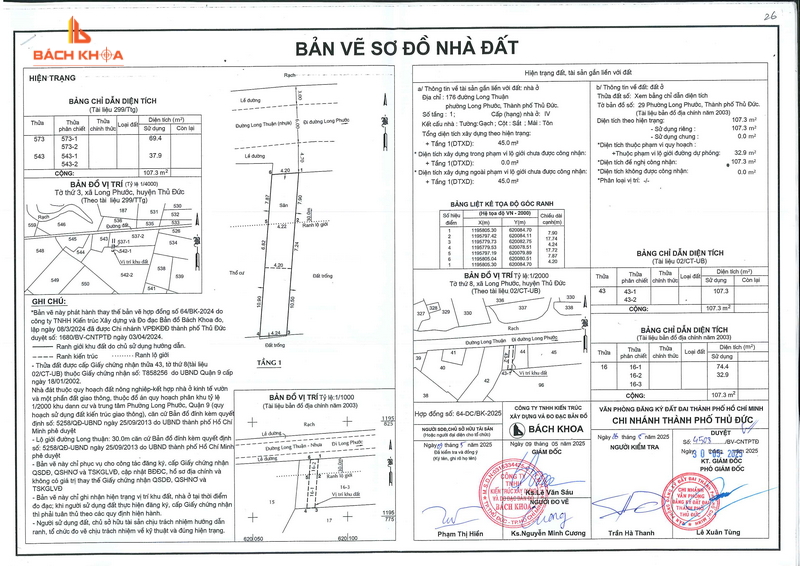

Bản vẽ sơ đồ nhà đất là tài liệu kỹ thuật thể hiện hình học, vị trí và đặc điểm của thửa đất và công trình gắn liền với đất (nếu có). Bản vẽ này thường được thể hiện trên nền bản đồ địa chính hoặc đo vẽ thực tế bằng các thiết bị hiện đại như GPS 2 tần số, máy toàn đạc điện tử, giúp đảm bảo sai số nhỏ nhất, thường trong khoảng ±2–5cm.
Về mặt kỹ thuật, bản vẽ cần thể hiện rõ:
- Tên thửa đất và số hiệu theo hệ thống quản lý đất đai
- Hình dạng cụ thể của từng cạnh thửa đất, thể hiện bằng nét liền hoặc nét gạch
- Kích thước đo bằng mét, kèm theo số đo chính xác đến từng chữ số thập phân
- Ghi chú công trình xây dựng hiện hữu: nhà ở, sân, tường rào, cổng, mái che…
- Địa điểm, hướng Bắc chuẩn, tỷ lệ bản vẽ (1/200, 1/500 hoặc 1/1000 tùy khu vực)
- Tọa độ VN-2000 (nếu lập bản đồ kỹ thuật số hoặc phục vụ xin phép xây dựng)
Ngoài ra, tùy mục đích sử dụng, bản vẽ có thể là sơ đồ đơn giản phục vụ công chứng, hoặc bản kỹ thuật cao cấp phục vụ quy hoạch chi tiết, cấp phép thi công. Mỗi loại đều có quy chuẩn riêng, được hướng dẫn chi tiết trong các thông tư của Bộ Tài nguyên và Môi trường, điển hình là Thông tư 25/2014/TT-BTNMT và Thông tư 33/2017/TT-BTNMT.
Tại các đô thị lớn như TP.HCM hay Hà Nội, nơi mà diện tích sử dụng đất thường nhỏ, méo mó và tiếp giáp nhiều công trình lân cận, bản vẽ càng phải chính xác và tuân thủ kỹ thuật. Một sai lệch nhỏ trong ranh giới có thể ảnh hưởng đến quyền sở hữu, giá trị tài sản hoặc dẫn đến tranh chấp không đáng có.
Vì sao bản vẽ sơ đồ nhà đất quan trọng?
Tài liệu bản vẽ không chỉ có vai trò kỹ thuật, mà còn mang ý nghĩa pháp lý, định giá và hành chính rõ rệt. Dưới đây là các khía cạnh cụ thể thể hiện tầm quan trọng của bản vẽ sơ đồ nhà đất:
Khẳng định quyền sở hữu và bảo vệ tài sản
Bản vẽ là căn cứ xác nhận ranh giới đất, diện tích sử dụng, và vị trí công trình trên đất. Khi có tranh chấp hoặc thanh tra, bản vẽ được lập đúng quy chuẩn sẽ là bằng chứng quan trọng để khẳng định quyền sử dụng đất hợp pháp.
Nếu ranh giới không rõ hoặc không có bản vẽ, khả năng cao bạn sẽ chịu thiệt thòi khi xảy ra tranh chấp với hàng xóm, người mua hoặc cơ quan chức năng.
Thành phần bắt buộc trong hồ sơ hành chính
Hầu hết các thủ tục liên quan đến đất đai như: xin cấp sổ đỏ, tách thửa, hợp thửa, chuyển nhượng, thế chấp, thừa kế… đều yêu cầu đính kèm bản vẽ sơ đồ đạt chuẩn.
Nếu thiếu bản vẽ hoặc có bản vẽ không chính xác, hồ sơ dễ bị cơ quan nhà nước trả lại, làm mất thời gian và chi phí chỉnh sửa.
Theo thống kê từ Văn phòng đăng ký đất đai TP.HCM mới, hơn 30% hồ sơ tách thửa bị từ chối do bản vẽ không khớp thực địa hoặc sai định dạng.
Giúp định giá tài sản và tính thuế minh bạch
Bản vẽ là cơ sở để cơ quan thuế xác định diện tích đất chịu thuế. Đồng thời, khi mua bán, ngân hàng hoặc tổ chức định giá có thể dựa vào bản vẽ để thẩm định giá trị tài sản.
Sự rõ ràng và minh bạch của bản vẽ giúp người mua yên tâm hơn, đặc biệt trong bối cảnh thị trường bất động sản biến động mạnh như hiện nay.
Tăng tính minh bạch trong giao dịch mua bán nhà đất
Người mua nhà hiện nay ngày càng kỹ lưỡng. Theo khảo sát của batdongsan.com.vn năm 2023, 87% khách hàng chỉ ký hợp đồng sau khi được xem bản vẽ hiện trạng đất.
Người mua hoàn toàn được yêu cầu kiểm tra xem diện tích có đúng sổ không, công trình có xây đúng phép không, có lấn ranh không… Do đó, bản vẽ vừa là “tấm bản đồ”, vừa là “giấy thông hành” để bất kỳ giao dịch nào diễn ra thuận lợi và rõ ràng.
Các ứng dụng của bản vẽ sơ đồ nhà đất
Bản vẽ sơ đồ nhà đất là công cụ hỗ trợ đa lĩnh vực. Tùy mục đích sử dụng, loại bản vẽ sẽ có những tiêu chuẩn riêng. Cùng điểm qua các ứng dụng tiêu biểu:
Ứng dụng trong chuyển nhượng quyền sử dụng đất
Khi bạn thực hiện thủ tục chuyển nhượng, cho tặng hoặc mua bán đất, bản vẽ sơ đồ là một phần không thể thiếu trong hồ sơ công chứng và sang tên.
Cơ quan chức năng sẽ dựa vào bản vẽ để xác minh tính hợp pháp và sự trùng khớp giữa diện tích thực tế và giấy chứng nhận quyền sử dụng đất.
Nếu có sai lệch, hồ sơ sẽ bị trả về, gây ảnh hưởng đến tiến độ giao dịch. Đặc biệt tại các đô thị như TP.HCM, sai số từ 10cm trở lên có thể làm hồ sơ không được duyệt.
Ứng dụng trong kế hoạch Quy hoạch địa phương
Bản vẽ sơ đồ nhà đất còn được sử dụng để xác định vị trí thửa đất trong bản đồ quy hoạch của địa phương.
Dựa trên bản vẽ này, cơ quan chức năng có thể đối chiếu với các chỉ tiêu quy hoạch như chỉ giới đường đỏ, mật độ xây dựng, hệ số sử dụng đất.
Người dân có thể biết được thửa đất nằm trong hay ngoài khu quy hoạch, từ đó chủ động quyết định đầu tư, xây dựng hay chuyển nhượng
Ứng dụng trong giải quyết tranh chấp đất
Khi xảy ra tranh chấp, bản vẽ sơ đồ nhà đất là tài liệu đầu tiên tòa án hoặc chính quyền địa phương yêu cầu.
Tài liệu này cung cấp bằng chứng rõ ràng về vị trí, kích thước và ranh giới sử dụng đất.
Trong nhiều trường hợp, người dân chỉ thắng kiện khi có bản vẽ đo đạc được lập bởi đơn vị có thẩm quyền.
Vì vậy, nếu bạn nghi ngờ có lấn chiếm hoặc sử dụng sai mục đích, hãy lập bản vẽ để bảo vệ quyền lợi chính đáng của mình.
Ứng dụng trong xin cấp giấy phép xây dựng
Khi xin phép xây dựng, bạn phải nộp bản vẽ sơ đồ vị trí đất trong bộ hồ sơ. Nếu không có bản vẽ đạt chuẩn, hồ sơ sẽ bị yêu cầu bổ sung hoặc bị từ chối.
Tại các đô thị lớn, mẫu bản vẽ phải tuân theo tiêu chuẩn kỹ thuật như TCVN 10319:2014, có đầy đủ ký hiệu, tỷ lệ, mốc ranh và thể hiện đúng phần diện tích được phép xây dựng.
Tại Bách Khoa, các kiến trúc sư và kỹ sư của chúng tôi thường xuyên hỗ trợ khách hàng xin phép xây dựng nhà ở riêng lẻ, nhà trọ, nhà xưởng… và tất cả hồ sơ đều có bản vẽ vị trí theo đúng yêu cầu của Phòng Quản lý đô thị.
Những lưu ý khi thực hiện bản vẽ sơ đồ nhà đất
Để bản vẽ hợp lệ và được chấp nhận trong mọi thủ tục, bạn cần lưu ý những điểm sau:
1. Chọn đơn vị đo đạc có chứng chỉ hành nghề
Chỉ những đơn vị được Sở Tài nguyên và Môi trường cấp phép mới được lập bản vẽ có giá trị pháp lý. Tránh thuê cá nhân, đơn vị không có tư cách pháp lý.
2. Kiểm tra hồ sơ pháp lý trước khi đo vẽ
Cần chuẩn bị sổ đỏ, giấy tờ liên quan và xác minh mốc ranh giới ngoài thực địa. Nếu mốc ranh không rõ, phải lập biên bản xác nhận với hàng xóm hoặc cán bộ địa chính xã.
3. Đảm bảo bản vẽ thể hiện đầy đủ các yếu tố kỹ thuật
Bao gồm tỷ lệ bản vẽ, ký hiệu đúng chuẩn, tọa độ VN-2000 (nếu có), số hiệu thửa đất và tứ cận rõ ràng.
4. Thực hiện đo vẽ bằng thiết bị hiện đại
Dùng các loại máy được phép sử dụng trong đo đạc nhà đất như máy toàn đạc điện tử hoặc GPS 2 tần số để giảm sai số. Độ chính xác nên đạt ±2cm với khu dân cư và ±5cm với vùng nông thôn.
5. Kiểm tra kỹ trước khi ký nghiệm thu
Bản vẽ sai dù chỉ 1 mét cũng khiến bạn gặp rắc rối khi nộp hồ sơ. Hãy kiểm tra kỹ số liệu, ranh giới và diện tích trước khi ký tên xác nhận.
Những lưu ý khi thực hiện bản vẽ sơ đồ nhà đất
Lời kết
Bản vẽ sơ đồ nhà đất không chỉ là bản vẽ kỹ thuật, mà còn là hồ sơ pháp lý quan trọng để bạn bảo vệ quyền sử dụng đất, thực hiện giao dịch hoặc xin phép xây dựng. Đừng để những chi tiết nhỏ khiến hồ sơ của bạn bị đình trệ hoặc phát sinh tranh chấp không đáng có.
Nếu bạn đang cần lập bản vẽ sơ đồ nhà đất đạt chuẩn, xin phép xây dựng hoặc xử lý hồ sơ pháp lý liên quan đến đất đai, Bách Khoa là đối tác đáng tin cậy. Với đội ngũ kỹ sư địa chính giàu kinh nghiệm và hơn 3000 khách hàng tại TP.HCM đã tin tưởng, chúng tôi cam kết mang đến giải pháp đo vẽ và pháp lý chính xác – nhanh chóng – tiết kiệm.
